物理拓扑和逻辑拓扑的区别

发布时间: 2022-03-17 04:24:01

物理拓扑是指网络设备通过实际物理介质的连接方式,如设备X1和设备X2通过实际的光纤连接起来。

常见的物理拓扑包括总线拓扑、星状拓扑和网状拓扑。

逻辑拓扑是指在物理设备之间的流量经过的转发路径。逻辑拓扑(即流量的转发)并不一定和物理拓扑相同(而且大部分情况下是不同的)。

图1所示是几种典型的物理拓扑示意图,而图2所示是一个单臂路由的逻辑拓扑示意图,从图中可以看到,流量的转发和实际的物理拓扑完全不同。

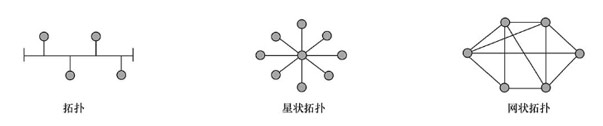

图1 几种典型的物理拓扑示意图

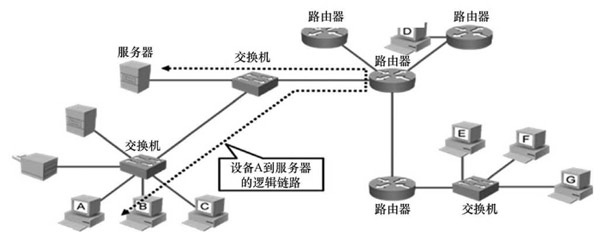

图2 单臂路由的逻辑拓扑示意图

我们重点来说明一下图2所示的逻辑拓扑,数据从设备A到服务器的转发路径是从设备A发出,经过两台交换机后到达服务器,此时该数据包要从交换机连接路由器的端口发送到路由器,路由器再从该输入端口把数据包发送出去,数据包再次到达交换机,最后通过交换机被转发给服务器。

可以看到,流量并未按照物理连线转发,而是依照转发规则定义的逻辑路径转发的,这就是逻辑拓扑和物理拓扑的区别。
